Кабели марки КГЭШ предназначены для присоединения шахтных передвижных машин и механизмов к сети на номинальное напряжение до 1140 В переменного тока частотой 50 Гц на основных жилах и до 220 В на вспомогательных жилах. Кабели эксплуатируются в подземных помещениях и шахтах с повышенной влажностью воздуха, в которых возможно длительное наличие воды или частая конденсация влаги. Электропроводящие экраны по изоляции жил обеспечивают опережающее отключение системы электроснабжения при повреждении кабеля и тем самым, предупреждая возможный взрыв метана в шахтах. Кабели не распространяют горение при одиночной прокладке. Климатическое исполнение У, категории размещения 5 по ГОСТ 15150.
Кабель имеет три основные жилы, одну жилу заземления и три вспомогательные жилы или три основные жилы и одну жилу заземления.

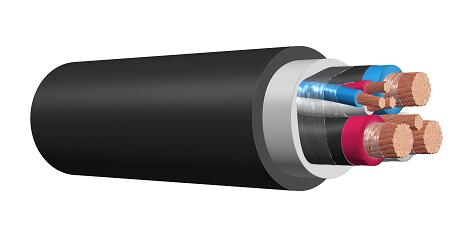

Конструкция:
1. Токопроводящая жила - медная, многопроволочная, круглой формы, 5 класса по ГОСТ 22483.
2. Изоляция - из резины изоляционной типа РТИ-1 или РТИ-1С. Основные изолированные жилы имеют сплошную отличительную расцветку. Вспомогательные жилы в группе из трёх жил имеют сплошную отличительную расцветку, отличающуюся между собой. Жила заземления выполняется без изоляции.
3. Разделительный слой - на основные и вспомогательные жилы наложена синтетическая плёнка и однослойная или двухслойная резиновая изоляция. Поверх скрученных жил наложена синтетическая плёнка или прорезиненная тканевая лента. Допускается изготовление без плёнки и ленты при условии обеспечения свободного отделения изолированных жил от оболочки, разрушение синтетической плёнки, заполнение междужильного пространства кабелей материалами, не распространяющими горение.
4. Экран - наложен поверх изоляции основных жил из электропроводящей резины.
5. Скрутка - экранированные основные жилы и заземляющая жила четырехжильных кабелей скручены между собой. Экранированные основные жилы и группы из трех вспомогательных жил скручены вокруг жилы заземления.
6. Оболочка - из резины шланговой, не распространяющей горение.
Технические характеристики:
1. Температура эксплуатации кабелей КГЭШ: от -30 до +50 оС.
2. Электрическое сопротивление токопроводящих жил постоянному току, перечитанное на 1 км длины и температуру 20 оС, соответствует:
- при приёмке и поставке для основных жил и заземляющих жил - ГОСТ 22483-77;
для вспомогательных жил сечением: 1,5 мм2 - не более 15,70 Ом; 2,5 мм2- не более 8,85 Ом; 4 мм2 - не более 5,80 Ом.
- на период эксплуатации и хранения: не более 120% от нормируемого при приёмке и поставке.
3. Электрическое сопротивление изоляции жил, перечитанное на 1 км кабеля и температуру 20 оС, МОм, не менее:
- при приёмке и поставке - 100
- на период эксплуатации и хранения - 1
4. Электрическое сопротивление экранов основных жил при температуре 20 оС, кОм, не более:
- при приёмке и поставке - 1,5
- на период эксплуатации и хранения - 2,0
5. Кабели выдерживают испытание переменным напряжением номинальной частоты 50 Гц без погружения в воду в течении 5 мин.:
- при приёмке и поставке: 3,5 кВ - для основных жил; 1,5 кВ - для вспомогательных жил
- на период эксплуатации и хранения: не менее 75 % от нормируемого при приёмке и поставке
6. Растягивающее усилие кабелей: не более 19,6 Н (2,0 кгс) на 1 мм2 суммарного сечения жил.
7. Кабели должны быть стойкими к изгибу с осевым кручением и выдерживают количество циклов: для сечения 4-35 мм2 - 4000 циклов; 50-95 мм2 - 3000 циклов.
8. Строительная длина кабелей: не менее 200 м. По согласованию с потребителем допускается сдача кабелей любыми длинами.
9. Поставка кабелей: на деревянных барабанах или в бухтах. Масса бухты должна быть не более 30 кг.
10. Гарантийный срок эксплуатации кабелей: 6 месяцев со дня ввода в эксплуатацию.
Изготовитель гарантирует соответствие качества кабелей требованиям настоящих технических условий, при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.
11. Срок службы кабелей: не менее 1,5 года.
Основные конструктивные параметры кабеля (справочные величины)
|
