ТОФЛЕКС ЭМС



ТОФЛЕКС ЭМС

ТУ-3500-060-12427382-2015

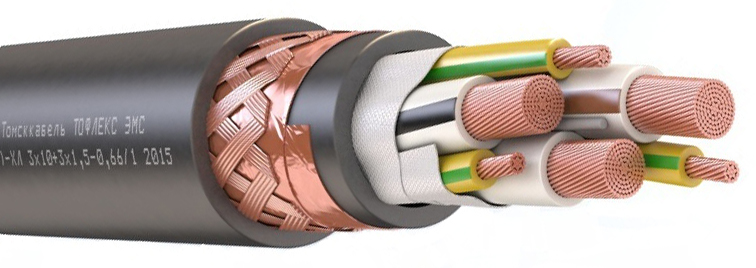

Кабель силовой экранированный для подключения электродвигателей к преобразователям частоты

Основные характеристики и область применения

Кабели предназначены для стационарной и нестационарной прокладки, присоединения электродвигателей к преобразователям частоты на номинальное напряжение 0,66/1,14 кВ переменного тока частотой до 400 Гц или постоянное напряжение до 1,5 кВ.

Жилы управления кабелей предназначены для передачи от датчиков управления электрических сигналов номинальным напряжением до 0,5 кВ переменного тока частотой до 400 Гц или постоянным напряжением до 0,75 кВ.

Коды ОКП

35 0000

Технические характеристики

Вид климатического исполнения по ГОСТ 15150:

  • Вид климатического исполнения — УХЛ, категории размещения 1 по ГОСТ 15150.

Диапазон температур эксплуатации:

При эксплуатации в стационарном состоянии  температура окружающей среды:

  • для кабелей всех марок, кроме кабелей в климатическом исполнении «ХЛ» — от -40 °С до +70 °С;
  • для кабелей всех марок в климатическом исполнении «ХЛ» — от -60 °С до +70 °С.

При нестационарном состоянии температура окружающей среды:

  • для кабелей всех марок, кроме кабелей в климатическом исполнении «ХЛ» — от -15 °С до +70 °С;
  • для кабелей всех марок в климатическом исполнении «ХЛ» — от -30 °С до +70 °С.

Длительно допустимая температура на токопроводящих жилах кабеля не должна превышать +90 °С. Предельно допустимая температура жилы кабеля при коротком замыкании — +250 °С, при протекании тока короткого замыкания в течение до 5 с.

Условия прокладки и монтажа

Кабели всех марок, кроме кабелей в климатическом исполнении «ХЛ» могут быть проложены без предварительного подогрева при температуре не ниже -15 °С. Кабели в холодостойком исполнении могут быть проложены без предварительного подогрева при температуре не ниже -30 °С.

Кабели с изоляцией из сшитого полиэтилена могут быть проложены без предварительного подогрева при температуре не ниже -20 °С.

Прокладка кабелей должна осуществляться в соответствии с действующей документацией, утвержденной в установленном порядке.

Рабочее напряжение и частота:

  • Рабочее номинальное напряжение основных жил 0,66/1,14 кВ переменного тока частотой до 30 кГц или постоянное напряжение до 1,5 кВ.
  • Рабочее номинальное напряжение жил управления до 0,5 кВ переменного тока частотой до 400 Гц или постоянное напряжение до 0,75 кВ.

Радиус изгиба:

  • Радиус изгиба кабеля при монтаже и эксплуатации должен быть не менее 10 Dн, где Dн - номинальный наружный диаметр кабеля.
  • Растягивающие усилия на кабель должны быть не более 15 Н (1,5 кгс) на 1 мм2 суммарного сечения всех жил.

Транспортировка и хранение:

  • Транспортировка и хранение кабелей должно производиться в соответствии с ГОСТ 18690.
  • Условия транспортирования и хранения кабелей в части воздействия климатических факторов должны соответствовать категориям ОЖ3 по ГОСТ 15150.
  • Допускается хранение кабелей на барабанах в обшитом виде на открытых площадках, защищенных от солнечного излучения.
  • Срок хранения кабелей — не более 6 месяцев.

Гарантийный срок:

  • Изготовитель гарантирует соответствие кабелей требованиям настоящих технических условий при соблюдении потребителем условий хранения, транспортирования, монтажа и эксплуатации.
  • Гарантийный срок эксплуатации — 1 год.
  • Гарантийный срок исчисляют с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления.

Строительная длина кабелей:

  • Должна быть не менее 100 м. Допускается в партии не более 20% кабелей длиной не менее 20 м.
  • Допускается, по согласованию с потребителем, поставка кабелей любыми длинами.

Номинальное сечение основных и вспомогательных жил

Номинальное сечение основных токопроводящих жил кабелей в зависимости от их количества должно соответствовать значению, указанному в Таблице 1.

Таблица 1. Номинальное сечение основных жил

Количество жил Номинальное сечение основных жил, мм2
4 0,75 – 240
6

1,5 – 240

Четырехжильные кабели должны иметь одну вспомогательную жилу заземления того же сечения, что и основные жилы.

Четырехжильные кабели могут иметь одну или две пары жил управления или сердечник из двух пар номинальным сечением: 0,5; 0,75; 1,0; 1,5; 2,5 мм2.

Шестижильные кабели должны иметь три вспомогательные жилы заземления меньшего сечения в соответствии с Таблицей 2.

Таблица 2. Номинальное сечение вспомогательных жил

 Наименование жилы Номинальное сечение жил, мм2
Основная 1,5 2,5 4 6 10 16 25 35 50 70 95 120 150 185 240
Жила заземления 0,5 0,5 0,75 1,0 1,5 2,5 4 6 10  10  16  16  25  35 50

 По согласованию с потребителем допускается изготавливать вспомогательные жилы других сечений.

Токовые нагрузки на кабели при длительной температуре нагрева жил для температуры окружающей среды 25 °С должны быть не более указанных в таблице


Номинальное сечение основных токопроводящих жил, мм2

Токовая нагрузка, А

для кабелей с длительно допустимой температурой нагрева жил 90 °С

25 182
35 222
50 274
70 337
95 392
120 440
150 495

Маркообразование

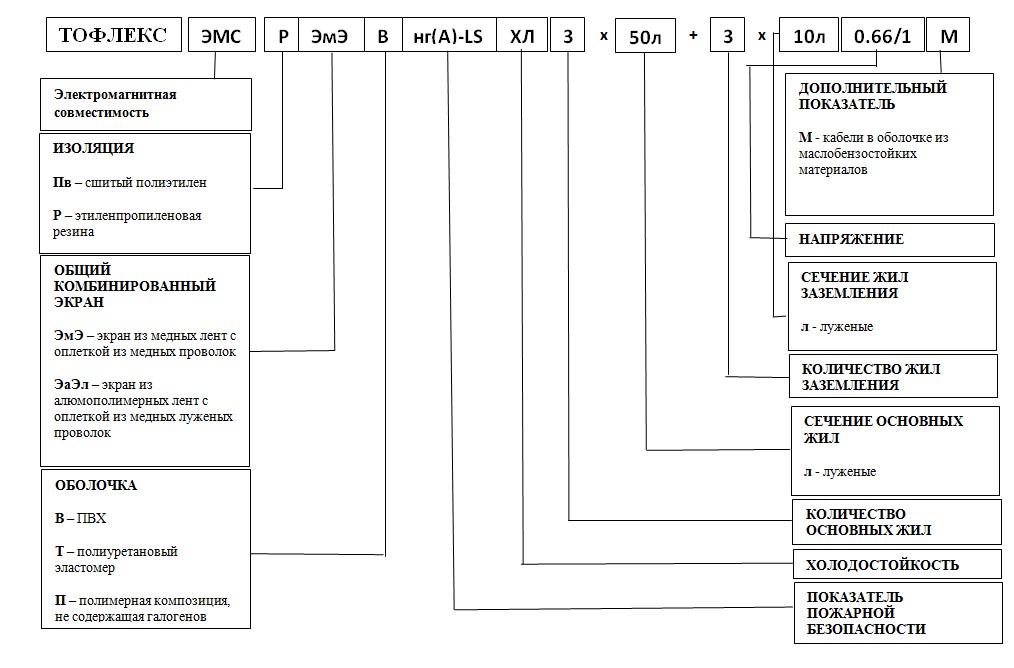

Схема 1. Без жилы упраления

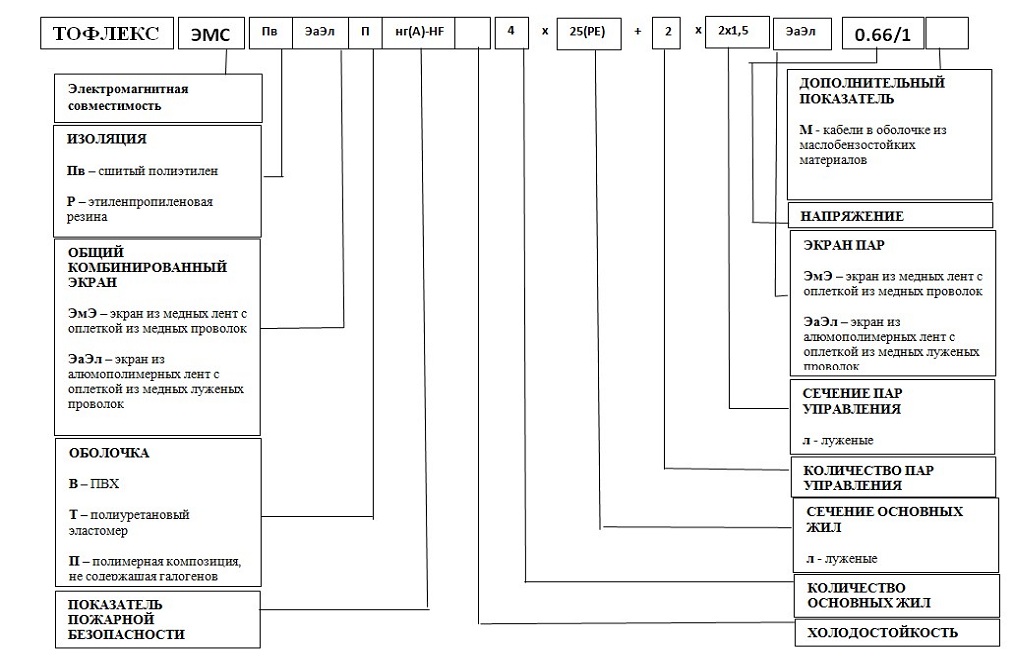

Схема 2. С жилами упраления

 Перечень марок кабеля ТОФЛЕКС ЭМС

Марка кабеля Наименование элементов конструкции кабеля
ТОФЛЕКС ЭМС ПвЭмЭВнг(А) c гибкими медными жилами, с изоляцией из сшитого полиэтилена, с оболочкой из поливинилхлоридного пластиката пониженной горючести с общим комбинированным экраном из медных лент или гибких материалов на основе медной фольги и в виде оплетки из медных проволок
ТОФЛЕКС ЭМС ПвЭмЭТнг(А) c гибкими медными жилами, с изоляцией из сшитого полиэтилена, с оболочкой из полиуретанового эластомера пониженной горючести
ТОФЛЕКС ЭМС ПвЭмЭВнг(А)-LS c гибкими медными жилами, с изоляцией из сшитого полиэтилена, с оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности с низким дымо- и газовыделением
ТОФЛЕКС ЭМС ПвЭмЭПнг(А)-HF c гибкими медными жилами, с изоляцией из сшитого полиэтилена, с оболочкой из полимерных  композиций  не  содержащих  галогенов
ТОФЛЕКС ЭМС ПвЭмЭТнг(А)-HF c гибкими медными жилами, с изоляцией из сшитого полиэтилена, с оболочкой из полиуретанового эластомера не  содержащего  галогенов
ТОФЛЕКС ЭМС ПвЭаЭлВнг(А) c гибкими медными жилами, с изоляцией из сшитого полиэтилена, с оболочкой из поливинилхлоридного пластиката пониженной горючести с общим комбинированным экраном из алюминиевых лент или гибких материалов на основе алюминиевой фольги и в виде оплетки из медных луженых проволок
ТОФЛЕКС ЭМС ПвЭаЭлТнг(А) c гибкими медными жилами, с изоляцией из сшитого полиэтилена, с оболочкой из полиуретанового эластомера пониженной горючести
ТОФЛЕКС ЭМС ПвЭаЭлВнг(А)-LS c гибкими медными жилами, с изоляцией из сшитого полиэтилена, с оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности с низким дымо- и газовыделением
ТОФЛЕКС ЭМС ПвЭаЭлПнг(А)-HF c гибкими медными жилами, с изоляцией из сшитого полиэтилена, с оболочкой из полимерных  композиций  не  содержащих  галогенов
ТОФЛЕКС ЭМС ПвЭаЭлТнг(А)-HF c гибкими медными жилами, с изоляцией из сшитого полиэтилена, с оболочкой из полиуретанового эластомера не  содержащего  галогенов
ТОФЛЕКС ЭМС РЭмЭВнг(А) c гибкими медными жилами, с изоляцией из этиленпропиленовой резины, с оболочкой из поливинилхлоридного пластиката пониженной горючести с общим комбинированным экраном из медных лент или гибких материалов на основе медной фольги и в виде оплетки из медных проволок
ТОФЛЕКС ЭМС РЭмЭТнг(А) c гибкими медными жилами, с изоляцией из этиленпропиленовой резины, с оболочкой из полиуретанового эластомера пониженной горючести
ТОФЛЕКС ЭМС РЭмЭВнг(А)-LS с гибкими медными жилами, с изоляцией из этиленпропиленовой резины, с оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности с низким дымо- и газовыделением
ТОФЛЕКС ЭМС РЭмЭПнг(А)-HF c гибкими медными жилами, с изоляцией из этиленпропиленовой резины, с оболочкой из полимерных  композиций  не  содержащих  галогенов
ТОФЛЕКС ЭМС РЭмЭТнг(А)-HF c гибкими медными жилами, с изоляцией из этиленпропиленовой резины, с оболочкой из полиуретанового эластомера не содержащего галогенов
ТОФЛЕКС ЭМС РЭаЭлВнг(А) c гибкими медными жилами, с изоляцией из этиленпропиленовой резины, с оболочкой из поливинилхлоридного пластиката пониженной горючести с общим комбинированным экраном из алюминиевых лент или гибких материалов на основе алюминиевой фольги и в виде оплетки из медных луженых проволок
