ТОФЛЕКС КГШРЭКП    ТУ-3541-066-12427382-2015  Кабель шахтный для питания подвижного электрооборудования

Основные характеристики и область применения

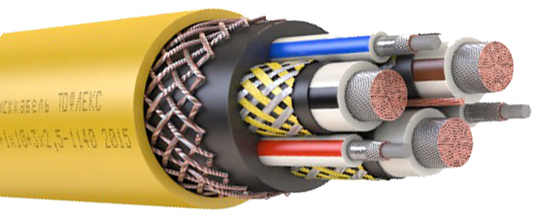

Кабели силовые гибкие шахтные экранированные и бронированные типа ТОФЛЕКС с гибкой медной токопроводящей жилой, с изоляцией из этиленпропиленовой резины, с оболочкой из термопластичного полиуретанового эластомера. Кабели выполняются с неизолированной жилой заземления и жилами управления с изоляцией из термопластичного материала.

Кабели предназначены для нестационарной прокладки и присоединения передвижных машин и электрооборудования в подземных выработках на напряжение до 1140 (3300) В переменного тока частотой до 50 Гц в условиях повышенных механических нагрузок. Жилы управления кабелей предназначены для питания вспомогательного оборудования на напряжение до 220 В переменного тока частотой до 50 Гц.

Коды ОКП

35 4100

Конструкция

1. Токопроводящая жила (основная, заземления, управления) выполнена из медных проволок 6 класса гибкости по ГОСТ 22483 с целью повышения гибкости кабельного изделия. Жила управления выполнена в виде концентрического повива вокруг полимерного жгута. Допускается выполнять жилу из медной луженой проволоки.
2. Количество токопроводящих жил и номинальное сечение указано в таблице 1.
3. Изоляция основных жил выполнена из этиленпропиленовой резины. Изоляция жил управления — из термопластичного полимера.
4. Экран по основным жилам выполняется в виде обмотки из полупроводящей ленты и оплетки из медных проволок и синтетических/водоблокирующих нитей. Допускается экран по жилам управления в виде оплетки из медных проволок.
5. Cкрутка — основные экранированные токопроводящие жилы и жилы управления скручены вокруг жилы заземления.
6. Внутренняя оболочка выполнена из термопластичного полимера. Под внутренней оболочкой нанесен слой талька для исключения залипания внутренней оболочки на изоляцию или экран.
7. Броня выполнена в виде оплетки, состоящей из стренг, скрученных из синтетической/водоблокирующей нити, медных и стальных оцинкованных проволок.
8. Наружная оболочка выполнена из термопластичного полиуретанового эластомера.

Таблица 1. Число и номинальное сечение токопроводящих жил

Технические характеристики

Вид климатического исполнения по ГОСТ 15150:

• Вид климатическое исполнения по ГОСТ 15150 — УХЛ, категория размещения 5.
• Кабели не распространяют горение при одиночной прокладке и соответствуют классу пожарной опасности О1.8.2.3.4 по ГОСТ 31565.

Условия эксплуатации:

• Температура эксплуатации — от  -60°С до +90°С.
• Максимальная температура нагрева токопроводящей жилы — +90°С.
• Максимально допустимая температура проводника при КЗ — +250°С.

Минимальный радиус изгиба кабеля при монтаже и эксплуатации не менее 2,5Dн, где Dн — номинальный наружный диаметр кабеля.

Растягивающее усилие до 15 Н/мм², ограничено 5 Н/мм² при радиусе изгиба 2,5Dн.

Гарантированное количество циклов изгиба — 10 000.

Прокладка и эксплуатация кабелей должна производиться в соответствии с «Правилами безопасности в угольных и сланцевых шахтах», «Правилами технической эксплуатации угольных и сланцевых шахт».

Не допускается закручивание кабеля на угол более 2π рад на длине 1 м в любую сторону.

Токовые нагрузки на кабели при длительной температуре нагрева жил для температуры окружающей среды 25^oС должны быть не более указанных в таблице:

Для повторно-кратковременных, кратковременных режимов работы электроприемников и температуры окружающей среды, отличной от 25°С, токовые нагрузки пересчитываются в соответствии с «Правилами устройства электроустановок».

Не допускается эксплуатация кабеля с повреждённой оболочкой.

Рабочее напряжение и частота

• Основных жил — рабочее напряжение 1140 (3300) В переменного тока частотой 50 Гц.
• Жил управления — рабочее 220 В переменного тока частотой 50 Гц.

Транспортировка и хранение

• Условия хранения и транспортировки должны соответствовать категории ОЖ3 по ГОСТ 15150.
• Гарантийный срок эксплуатации кабеля при условии соблюдения условий хранения, транспортировки и эксплуатации — 6 месяцев. Начало гарантийного срока исчисляется с момента изготовления кабеля.

Строительная длина кабелей

• Строительная длина кабелей должна быть не менее 200 м.
• Допускается в партии не более 10% кабелей длиной не менее 100 м от общей длины сдаваемой партии.

Срок службы

• Срок службы кабелей должен быть не менее 1 года при соблюдении потребителем условий транспортирования, хранения, прокладки (монтажа) и эксплуатации, указанных в настоящих технических условиях.
• Срок службы исчисляется со дня ввода кабеля в эксплуатацию.

Соединение и ремонт

Для ремонта оболочки и соединения кабеля рекомендуется использовать муфты 3М 92-АV-514-PL
