КШВЭБбШв(г), КШВЭПбШв(г), КШВЭБбШв(г)-ХЛ

КШВЭБбШв(г), КШВЭПбШв(г), КШВЭБбШв(г)-ХЛ ТУ 3541-040-59680332-2014 Кабели шахтные на напряжение 1,2 и 6 кВ

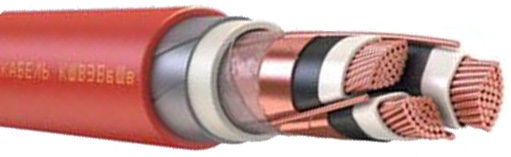

КШВЭБбШв

Кабель шахтный силовой с медными жилами c изоляцией из поливинилхлоридного пластиката, с экраном из электропроводящей крепированной бумаги, с экраном из медных лент, внутренней оболочкой из поливинилхлоридного пластиката, бронированный стальными лентами, с защитным шлангом из поливинилхлоридного пластиката.

КШВЭПбШв

Кабель шахтный силовой с медными жилами c изоляцией из поливинилхлоридного пластиката, с экраном из электропроводящей крепированной бумаги, с экраном из медных лент, внутренней оболочкой из поливинилхлоридного пластиката, бронированный стальными проволоками, с защитным шлангом из поливинилхлоридного пластиката.

КШПвЭБбШв

Кабель шахтный силовой с медными жилами с изоляцией из сшитого полиэтилена, с экраном из электропроводящей крепированной бумаги, с экраном из медных лент, внутренней оболочкой из поливинилхлоридного пластиката, бронированный стальными лентами, с защитным шлангом из поливинилхлоридного пластиката.

КШПвЭПбШв

Кабель шахтный силовой с медными жилами с изоляцией из сшитого полиэтилена, с экраном из электропроводя-щейкрепированной бумаги, с экраном из медных лент, внутренней оболочкой из поливинилхлоридного пластиката, бронированный стальными проволоками, с защитным шлангом из поливинилхлоридного пластиката.

КШВЭБбШв(г)

Кабель шахтный силовой с медными жилами, c изоляцией из поливи­нилхлоридного пластиката, с экраном из электропроводя­щего полотна, с экраном из медных лент, с герметизацией водоблокирующими лентами, с внутренней оболочкой из поливинилхлоридного пластика­та, бронированный стальными лентами, с защитным шлангом из поливинилхлоридного пластиката.

КШВЭПбШв(г)

Кабель шахтный силовой с медными жилами, c изоляцией из поливи­нилхлоридного пластиката, с экраном из электропроводя­щего полотна, с экраном из медных лент, с герметизацией водоблокирующими лентами, с внутренней оболочкой из поливинилхлоридного пластика­та, бронированный стальными проволоками, с защитным шлангом из поливинилхлоридного пластиката.

КШПвЭБбШв(г)

Кабель шахтный силовой с медными жилами, с изоляцией из сшитого полиэтилена, с экраном из электропроводя­щего полотна, с экраном из  медных лент, с герметизацией водоблокирующими лентами, с внутренней оболочкой из поли­винилхлоридного пластиката, бронированный стальными лентами, с защитным шлангом из поливинилхлоридного пластиката.

КШПвЭПбШв(г)

Кабель шахтный силовой с медными жилами, с изоляцией из сшитого полиэтилена, с экраном из электропроводя­щего полотна, с экраном из  медных лент, с герметизацией водоблокирующими лентами, с внутренней оболочкой из поли­винилхлоридного пластиката, бронированный стальными проволоками, с защитным шлангом из поливинилхлоридного пластиката.

Примечение: Кабели всех марок могут выполняться в холодостойком исполнении, в этом случае к марке кабеля через дефис добавляется индекс «ХЛ».

Применение

Кабели предназначены для передачи и распределения электроэнергии в шахтных электрических сетях при прокладке их по горизонтальным и наклонным выработкам шахт и по скважинам на подвеске к тросу.

Прокладка кабелей должна осуществляться в соответствии с ПБ 05-618-03, РД 06-572-03.

КОД ОКП 35 4100

Конструкция:

1. Токопроводящая жила — медная, однопроволочная или многопроволочная, круглой или секторной формы, 1 (для жилы заземления, вспомогательных жил) или не ниже 2 (для основных жил) класса по ГОСТ 22483.
2. Изоляция — из поливинилхлоридного пластиката для кабелей КШВЭБбШв, КШВЭБбШв(г), КШВЭПбШв, КШВЭПбШв(г) из сшитого полиэтилена для кабелей КШПвЭБбШв, КШПвЭПбШв, КШПвЭБбШв(г), КШПвЭПбШв(г). Для кабелей в исполнении «ХЛ» изоляция должна быть из холодостойкого ПВХ-пластиката.
3. Экран — наложен поверх каждой основной изолированной жилы с перекрытием из одной ленты электропроводящей бумаги и одной ленты медной ленты.

Скрутка — три основных изолированных жилы круглой формы одинакового сечения и одна жила меньшего сечения (жила заземления (PE) или вспомогательная) или три изолированных жилы секторной формы одинакового сечения и одна жила заземления, состоящая из трех проволок, суммарное сечение которых должно соответствовать сечению жилы заземления. Жила заземления не имеет изоляцию. Номинальные сечения вспомогательных жил и жил заземления в зависимости от сечения основных жил указаны в таблице 1 и 2. Для кабелей с герметизацией, поверх скрученных жил вместо синтетической пленки должна быть выполнена обмотка из водоблокирующих лент.

1. Внутренняя оболочка — из поливинилхлоридного пластиката. Для кабелей в исполнении «ХЛ» материал внутренней оболочки должен быть из холодостойкого ПВХ-пластиката. Внутренняя оболочка заполняет промежутки между изолированными жилами, придавая кабелю форму, близкую к круглой.
2. Броня — из двух стальных оцинкованных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты для кабелей марок КШВЭБбШв, КШПвЭБбШв, КШВЭБбШв(г), КШПвЭБбШв(г), или из стальных проволок, наложенных сплошным повивом (для кабелей марок, КШВЭПбШв, КШПвЭПбШв, КШПвЭПбШв(г), КШВЭПбШв(г).
3. Защитный шланг — из поливинилхлоридного пластиката красного цвета. Для кабелей в исполнении «ХЛ» материал защитного шланга должен быть из холодостойкого ПВХ-пластиката.

Характеристика пожарной безопасности

Кабели не должны распространять горение при одиночной прокладке и соответствовать классу пожарной опасности О1.8.2.5.4 по ГОСТ31565.

Технические характеристики

Вид климатического исполнения по ГОСТ 15150-69 УХЛ, категории размещения 1,5.

Кабели всех марок, кроме кабелей в холодостойком исполнении, предназначены для малоподвижной прокладки при темпера­туре окружающей среды от 50 °С до минус 40 °С и относительной влажности воздуха до 98% при температуре до 35 °С, в том числе для прокладки на открытом воздухе. Кабели в холодостойком исполнении предназначены для малоподвижной прокладки при темпера­туре окружающей среды от 50 °С до минус 50 °С.

Допустимая температура нагрева жил кабеля

Материал изоляции кабелей — Поливинилхлоридный пластикат

• Длительно допустимая +70 ⁰С
• В режиме перегрузки +90 ⁰С
• Предельная при коротком замыкании +160 ⁰С

Материал изоляции кабелей — Сшитый полиэтилен

• Длительно допустимая +90⁰С
• В режиме перегрузки +130⁰С
• Предельная при коротком замыкании +250⁰С

Температура прокладки и монтажа:

Прокладка кабелей должна осуществляться в соответствии с ПБ 05-618-03, РД 06-572-03. Допускается перемотка с барабана и прокладка без предварительного подогрева при температуре не ниже минус 15 °С кабелей всех марок, кроме кабелей в холодостойком исполнении. Для кабелей в холодостойком исполнении допускается перемотка с барабана и прокладка без предварительного подогрева при температуре не ниже минус 30°С.

Рабочее напряжение и частота:

Номинальное переменное напряжение основных жил 1,2 и 6 кВ и номинальное переменное напряжение вспомогательной жилы 0,38 кВ номинальной частотой 50 Гц. Максимальное напряжение электрических сетей, в которых могут эксплуатироваться кабели должно быть 7,2 кВ переменного тока.

Минимальный радиус изгиба при прокладке и монтаже:

Минимальный радиус изгиба при прокладке должен быть не менее 7,5 Dh, где Dh — наружный диаметр кабеля.

Транспортировка и хранение:

1. Условия транспортирования кабелей в части воздействия климатических факторов внешней среды должны соответствовать группе ОЖ3 по ГОСТ 15150, при условии сохранения целостности заводской упаковки.
2. Условия хранения кабелей должны соответствовать группе ОЖ3 по ГОСТ 15150, при условии сохранения целостности заводской упаковки.
3. Допускается хранение кабелей на барабанах в обшитом виде, при условии сохранения целостности заводской упаковки, на открытых площадках, защищенных от солнечного излучения.
4. Срок хранения кабелей — не более 6 месяцев.

Строительная длина кабелей:

Строительная длина кабелей — не менее 200 м. Допускается в партии не более 10% кабелей длиной не менее 100м от общей длины сдаваемой партии.
