КШВЭПбШВ (1,2 кВ; 6 кВ)

Кабель с медными жилами, с поливинилхлоридной изоляцией, с экраном поверх изоляции каждой жилы, с поливинилхлоридной поясной изоляцией, бронированный стальными оцинкованными лентами, с поливинилхлоридным защитным шлангом

ТУ У 31.3-00214505-001-2001
Код ОКП: 35 3001
Код ДКПП: 31.30.14

    Область применения

    Кабели марки КШВЭБбШв предназначены для передачи и распределения электрической энергии в стационарных шахтных сетях на номинальное напряжение 1,2 или 6 кВ переменного тока частотой 50 Гц температуре окружающей среды от - 30°С до + 50°С и относительной влажности 98% при температуре 35°С, при прокладке их по горизонтальным и наклонным выработкам шахт, а так же для прокладки в земле. Кабели не распространяют горение при одиночной прокладке.

    Кабель имеет три основные жилы и жилу заземления.

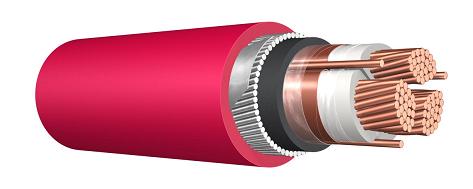

    Конструкция

    1. Токопроводящие жилы: медные круглые или секторные, соответствуют классу 1 или 2 по ГОСТ 22483.

    2. Изоляция основных токопроводящих жил: поливинилхлоридный пластикат.

    3. Электропроводящий экран: для кабелей на напряжение 1,2 кВ - лента из ПЭТ-Э плёнки и металлический экран из медной ленты; для кабелей на напряжение 6 кВ - электропроводящая бумага и металлический экран из медной ленты.

    4. Скрутка: экранированные основные жилы и неизолированная жила заземления должны быть скручены, и иметь заполнение между жилами. Допускается расположение жилы заземления в любом промежутке между основными жилами. Допускается скрепление скрученной заготовки кабеля синтетической нитью или синтетической пленкой, наложенными спирально.

    5. Поясная изоляция: поливинилхлоридный пластикат.

    6. Поверх поясной изоляции защитный покров типа БбШв - броня из 2-х стальных оцинкованных лент, защитный шланг из поливинхлоридного пластиката пониженной горючести.

    Технические характеристики:

    1. Длительно допустимая температура нагрева жил кабеля при эксплуатации не должна превышать 70 ^оС.

    2. Максимально допустимая температура жил при коротком замыкании не должна превышать 160 ^оС. Продолжительность короткого замыкания не должна превышать 4 с.

    3. Допустимый нагрев жил кабеля в аварийном режиме должен быть не более 80 ^оС. Продолжительность работы кабелей в аварийном режиме не должна быть более 8 ч в сутки и не более 1000 ч за срок службы.

    4. Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины и температуру 20 ^оС, соответствует ГОСТ 22483;

    5. Электрическое сопротивление изоляции основных жил кабеля, пересчитанное на 1 км кабеля и температуру 20 ^оС, МОм, не менее:
- на напряжение 1,2 кВ - 7 МОм
- на напряжение 6 кВ - 50 МОм

    6. Электрическое сопротивление изоляции основных жил кабеля, пересчитанное на 1 км длины, измеренное при длительно допустимой температуре нагрева жил кабелей при эксплуатации, не менее:
- на напряжение 1,2 кВ - 0,005 МОм
- на напряжение 6 кВ - 0,05 МОм

    7. Изолированные жилы кабелей выдерживают испытание переменным напряжением категории ЭИ-2 в соответствии с ГОСТ 23286.

    8. Кабели выдерживают испытание переменным напряжением номинальной частоты 50 Гц в течение 10 мин.:
- при приёмке и поставке: 15 кВ - кабели на напряжение 6 кВ; 3,5 кВ - кабели на напряжение 1,2 кВ;
- на период эксплуатации и хранения: 10 кВ - кабели на напряжение 6 кВ; 3,5 кВ - кабели на напряжение 1,2 кВ

    9. Кабели стойки к навиванию. Номинальный диаметр цилиндра, на который должен быть навит отрезок кабеля, должен быть равен 15 (Дн+d), мм, где Дн - наружный диаметр кабеля, мм; d- диаметр круглой жилы или эквивалентный диаметр фасонной жилы, мм.

    10. Строительная длина кабелей: не менее 400 м для кабелей на номинальное напряжение 6 кВ и 250 м для кабелей на номинальное напряжение 1,2 кВ.
По согласованию с потребителем допускается сдача кабелей любыми длинами.

    11. Поставка кабелей: на деревянных и металлических барабанах.

    12. Гарантийный срок эксплуатации кабелей: 5 лет с момента ввода в эксплуатацию.
Изготовитель гарантирует соответствие качества кабелей требованиям настоящих технических условий, при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.

    13. Срок службы кабелей: 30 лет.

Основные параметры кабеля.
